尺寸设计依DIN6796规范,但外径比较小,因此外形呈弧状.载荷曲线为渐进上抛物线.外径虽小,载荷同高载荷DIN6796垫圈.用于空间比较小处.

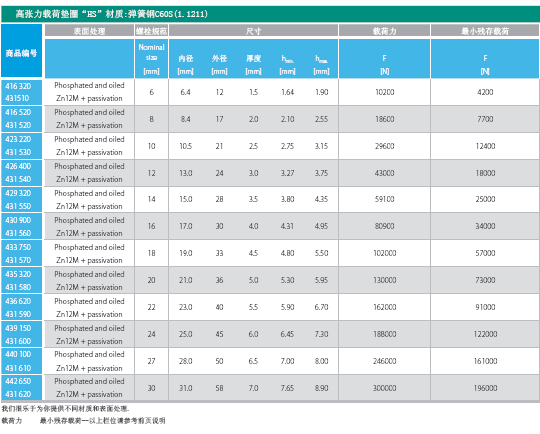

尺寸表使用说明:

技术规范: DIN267,part26:

材质: 弹簧钢DIN EN 10132-4,其它需求请洽本公司

表面处理: 标准硬化染黑,机械涂锌.其它需求请洽本公司

Article no.: 商品订购号

h max.: 下线时总高度最大值

h min.: 垫圈(全载荷)定型后总高度最小值DIN267,part 26.

Contact force: 垫圈全载荷定型后之载荷,

(载荷力) 依DIN267,part 26规范测试

Minimum residual 依DIN267 part 26之规范,

spring load: 全载荷后放松20μm之载荷.

(最小残存载荷)
