适用于8.8~12.9高强度螺栓.外形同碟形弹簧,压平时垫圈载荷为螺栓载荷70-90%.设计规范遵循DIN6796 1987.Oct.版锁紧载荷随垫圈愈平愈高,压平时实际载荷为计算值2倍.为了维持螺栓预紧力,出厂前全载荷(定型)压平数次.因此,第二次使用同一垫圈时,即使高度为hmin螺栓仍有相同锁紧载荷,高度不会再变化.

原创“史诺®”“SCHNORR®”高载荷垫圈的优点:

① 高轴向载荷.

② 最佳载荷落差(因温差引起)补偿.

③ 降低动载荷负面影响.

④ 弹力强,载荷集中均匀,安全度高.

⑤ 适合一体式螺丝.

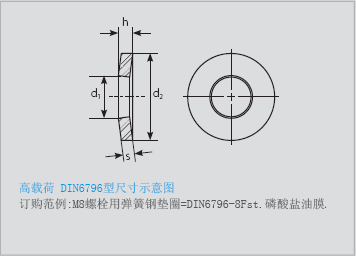

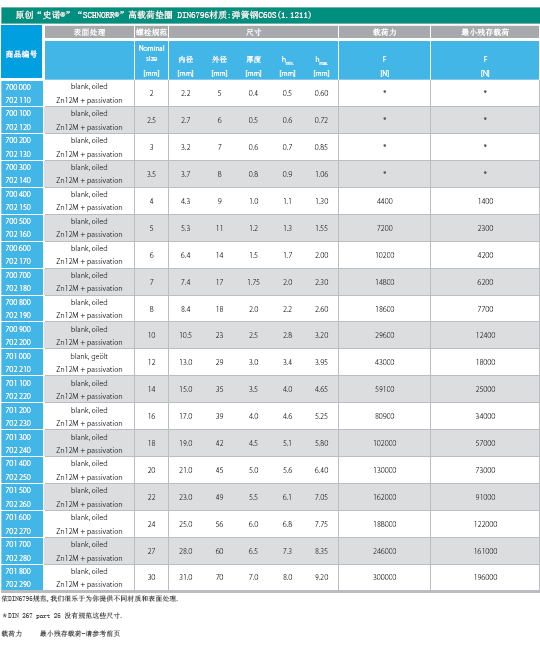

尺寸表使用说明:

技术规范:     DIN267,part26:

材质:     弹簧钢DIN EN 10132-4,其它需求请洽本公司

表面处理:     标准硬化染黑,机械涂锌.其它需求请洽本公司

Article no.:     商品订购号

h max.:     下线时总高度最大值

h min.:     垫圈全载荷定型后总高度最小值

依DIN267,part 26规范测试

Contact force:

(载荷力)     垫圈全载荷定型后之载荷,

依DIN267,part 26规范测试

Minimum residual:     依DIN267 part 26之规范,

spring load     全载荷后放松20μm之载荷.

(最小残存载荷)
